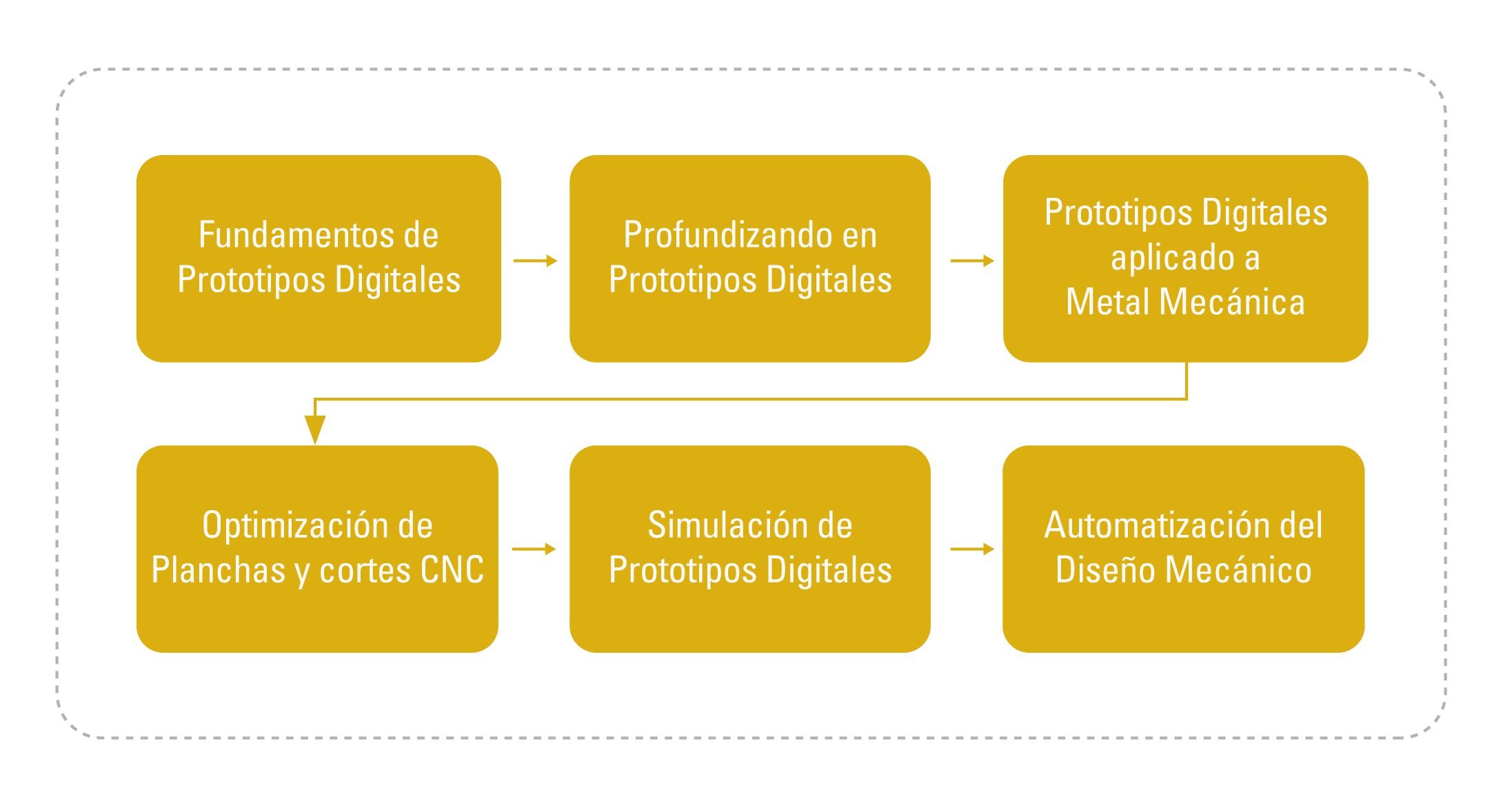

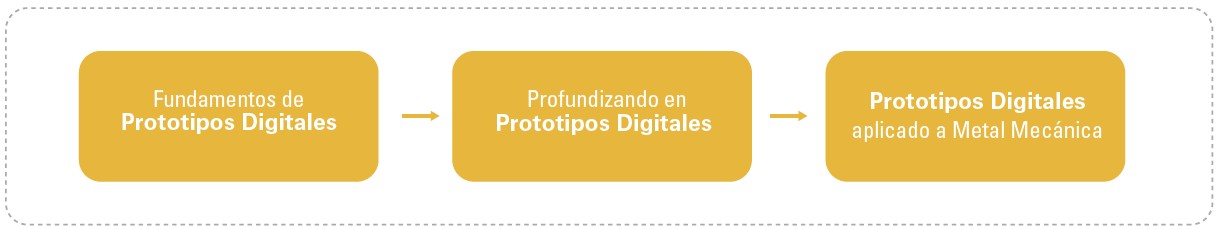

Especialización PIM en Prototipos Digitales

El diseño con prototipos Digitales o también denominado PIM (Product Information Modeling) es una metodología de trabajo en vanguardia, que integra todos los ciclos del diseño, desde que se conceptualiza hasta que se fabrican las piezas, de manera que ante cualquier modificación del diseño todas las áreas de trabajo puedan tener rápidamente actualizado sus modelos 3D y planos de fabricación. De esta manera, se reduce sustancialmente los errores de diseño y comunicación entre áreas de una misma empresa e incluso entre la empresa y sus proveedores.

Capacítese, manténgase a la vanguardia y sáquele provecho a la tecnología de Autodesk siendo parte de un grupo de profesionales visionarios y que buscan ser más competitivos, eficientes y productivos.

Ingenieros Mecánicos, diseñadores Mecánicos, Diseñadores Industriales, Proyectistas Mecánicos, Arquitectos, dibujantes técnicos, gerentes CAD, y en general las personas involucradas en el proceso constructivo de Diseño Mecánico, Industrial y Manufactura.

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el Certificado de Autodesk "Certified of Completion".

Objetivo del Módulo

Capacitar al participante en los fundamentos de los prototipos digitales, aplicado con Autodesk Inventor. Transmitir las mejores prácticas con la herramienta y así pueda crear prototipos digitales básicos, que incluyan modelos 3D paramétricos de partes y ensambles, para finalmente lograr visualizar y documentar sus diseños.

Duración

30 Hrs.

Temario

• Entorno de trabajo (Interfaz de Inventor)
• Creación de Proyectos.
• Técnicas para desarrollar bocetos 2D (restricciones y dimensionado)
• Modelado paramétrico 3D de componentes y/o piezas
• Creación de restricciones de ensamble
• Creación de vistas ortogonales (Componentes y ensambles)
• Crear secuencias de ensamblaje (Vistas de explosión y animaciones)
• Crear Planos de producción: Dimensiones, anotaciones, símbolos estándares, tablas, Listas de Materiales.

Requisitos

• Conocimientos en Dibujo Técnico y del entorno de Windows

Certificación

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el certificado de Autodesk “Certified of Completion”.

Objetivo del Módulo

Capacitar al participante en tópicos avanzados que complementan su formación para poder crear prototipos digitales, aplicado con Autodesk Inventor. Transmitir las mejores prácticas con la herramienta y así pueda crear prototipos digitales que incluyan superficies, así como ensambles grandes, usando calculadoras y librerías de componentes (elementos de máquinas) para finalmente lograr animaciones y visualizaciones, así como un nivel avanzado de documentación de sus diseños.

Duración

24 Hrs.

Temario

• Sketch Avanzados 2D
• Bosquejo de Mecanismos 2D
• Sketch 3D
• Operaciones Avanzadas (Los, Sweep, Emboss, Decal)
• Modelado Mixto (Superficies y Solidos)
• Free Form, Manipulación directa
• Ensamblaje por Juntas
• Análisis Posicional
• Ensambles Grandes
• Acelerador de Diseño (Elementos de Maquinas)
• Superposición de Vistas
• Generación Avanzada de Vistas

Requisitos

• Haber seguido el módulo de Inventor Nivel-I
• Entorno de Windows.

Certificación

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el certificado de Autodesk “Certified of Completion”.

Objetivo del Módulo

Capacitar al participante en tópicos avanzados, que le permitan aplicar los prototipos digitales con Inventor a diseños de estructuras metálicas, que puedan incluir componentes de planchas metálicas y soldadura. Transmitir las mejores prácticas con la herramienta y así pueda crear prototipos digitales de estructuras metálicas, creando piezas de planchas metálicas y asignando la soldadura correspondiente, usando calculadoras y librerías de perfiles estándares para finalmente lograr visualizar el diseño, así como un nivel avanzado de documentación de los mismos.

Duración

24 Hrs.

Temario

• Parte I: Estructuras Metálicas
  • Introducción al entorno de Frame Generator
  • Crear y modificar modelos 3D usando perfiles estructurales de acero
  • Generación y configuración de listas de materiales
  • Manejar librerías de perfiles estructurales y componentes relacionados
  • Documentar los diseños de estructuras mediante la creación de planos 2D
• Parte II: Soldadura
  • Introducción al entorno de Soldadura
  • Preparación de los componentes a soldar
  • Creación y edición de cordones de soldadura
  • Mecanizado post-soldado
  • Creación de Listas de Materiales
  • Documentación del proceso de soldadura y uniones soldadas
• Parte III: Sheet Metal
  • Definición de librerías de materiales
  • Configuración del entorno de planchas metálicas
  • Modelado avanzado de piezas de planchas metálicas
  • Creación de Punch y emboss
  • Configuración del método de desarrollo
  • Documentar los diseños de planchas metálicas, incluyendo el desarrollo.

Requisitos

• Haber cursado los módulos de Nivel I y Nivel II
• Entorno de Windows
• Formación técnica que cubra los tópicos de estructuras metálicas, soldadura y planchas metálicas

Certificación

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el certificado de Autodesk “Certified of Completion”.

Objetivo del Módulo

Capacitar al participante en tópicos avanzados para la fabricación de componentes de plancha metálica mediante técnicas avanzadas para la optimización de recursos (planchas) y desarrollando la programación CNC de máquinas para manufactura CNC por corte (láser, plasma y agua). Transmitir mejores prácticas para automatizar los procesos de optimización de plancha (Nesting) y programación de máquinas de corte CNC (CAM).

Duración

24 Hrs.

Temario

• PARTE I: Optimización de planchas.
  – Introducción a Nesting Utilities en Inventor
  – Configuración de planchas en Inventor
  – Filtros de selección (material, espesor, etc.)
  – Configuración de Nesting
  – Optimización de Ensambles de planchas metálicas
  – Optimización de componentes de planchas metálicas.
  – Exportación de Nesting a DXF
  – Promover Nesting a Sólido.
• PARTE II: Programación de máquinas CNC de corte
  – Introducción a HSM CAM (corte CNC)
  – Configuración de Trabajo
  – Programación de corte CNC
  – Post Proceso
  – Trabajo con Post Procesadores online de Autodesk.
  – Post Proceso con HSM Editor
  – Post Proceso con Backplot

Requisitos

• Haber cursado los módulos de Nivel I y Nivel II de Autodesk Inventor
• Entorno de Windows

Certificación

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el certificado de Autodesk “Certified of Completion”.

Objetivo del Módulo

Capacitar al participante en tópicos avanzados, que le permitan analizar y simular el funcionamiento de sus diseños aplicando el concepto de prototipos digitales con Inventor. Transmitir las mejores prácticas con la herramienta y así pueda predecir fallas en el diseño, al comprobar si las piezas que conforman sus diseños resistirán las fuerzas aplicadas, así como simular el movimiento en condiciones del mundo real, estudiando el movimiento y analizando las velocidades y aceleraciones que se crean durante el funcionamiento del mecanismo.

Duración

24 Hrs.

Temario

• Parte I: – Cálculo Estructural
  – Introducción a la teoría de Elementos Finitos
  – Conocimientos de Resistencia de Materiales, Estática y dinámica
  – Introducción al entorno de Análisis de Esfuerzos
  – Preparación del Modelo
  – Definición de apoyos
  – Definición de cargas
  – Elaboración y afinamiento del enmallado
  – Análisis de partes y ensambles
  – Análisis de estructuras metálicas
  – Análisis de partes de planchas metálicas
  – Interpretación de resultados
  – Control de mallas y convergencia.
  – Realización de estudios paramétricos.
• Parte II: – Simulación Dinámica
  – Introducción al entorno de Simulación Dinámica
  – Creación e importación de Juntas
  – Simulación de movimiento
  – Asignación de cargas
  – Control de juntas y movimiento
  – Estudio del movimiento y extracción de información
  – Creación de animaciones.

Requisitos

• Haber cursado los módulos de Nivel I y Nivel II
• Entorno de Windows.

Certificación

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el certificado de Autodesk “Certified of Completion”.

Objetivo del Módulo

Capacitar al participante en tópicos avanzados que le permitan automatizar los procesos de diseño de formas, partes y/o ensambles típicos. Transmitir las mejores prácticas con la herramienta y así poder crear prototipos digitales de manera rápida, usando librerías de operaciones de modelado, creando partes inteligentes, ensambles inteligentes, parámetros, idioma de programación y técnicas avanzadas que le permitan lograr una mayor eficiencia en el proceso de diseño.

Duración

24 Hrs.

Temario

• Automatización Paramétrica
• Creación y asignación de Parámetros
• Interacción Inventor-Excel
• Automatización mediante Fábrica de componentes
• Fábrica de Formas (iFeature)
• Fábrica de Partes (iPart)
• Fábrica de librerías personalizadas (Customized Content Center)
• Fábrica de Ensambles (iAssembly)
• Automatización mediante duplicación
• iCopy
• Automatización mediante Programación (iLogic)
• Introducción
• Condicionales
• Funciones
• Reglas (Rules)
• Formularios (Forms)

Requisitos

• Haber cursado los módulos de Nivel I y Nivel II de Autodesk Inventor
• Entorno de Windows.

Certificación

Al finalizar el módulo y en el caso que el alumno apruebe las evaluaciones, se le entrega el certificado de Autodesk “Certified of Completion”.
